1. 無關話語樓主在狗喬伊那裡，通過《遊戲不止》瞭解到這款，可謂是集合了多種要素的遊戲，於是打算購買玩玩。原來被評論區老哥，說官方AI太傻的原因勸退購買。後來在遊戲群裡，看到群友都在開船，就下決心購買，加入impact了。
想到自己剛過完新手教程，直接去群裡坑隊友了。上船後只會拿著焊接槍修船，東西不會造，礦物不會分解，甚至是第一次下船，備用氧氣瓶都沒帶。船長給我幾根魚叉，我就下去了。結果隊友被迅猛龍圍毆，我只是看著，默默雙擊魚叉彈藥，還在疑惑嗎，怎麼沒辦法發射呀？！把他拖回船上的路上，他還在抱怨“你怎麼只是看著呀”。為了不坑隊友，我就單機了，然後發現，第一次出船的我，實在是太傻了，只拿了魚叉彈藥，沒拿魚叉槍。
單人玩起來，AI隊友還是蠻可以的，就是不會整理東西，每次換船都是船長一個人整理一大堆東西。船玩多了，就發現官船的各種問題了，尤其是電路問題。比如座頭鯨那個中央工程艙，就倆小水泵！左右艙室進水，直接向下排到壓載艙不就行了。
為了玩的更加愉快，就開始學習電路了，依據需求和貼吧搜尋，製作各種自動電路。
在這期間，發現貼吧沒有一個系統的電路教學，B站各種教學也是零零散散的。於是，一方面為了萌新更好的學習電路知識，另一方面也是為了避免重複造輪子並收集各種實用電路，本人有了製作這個電路教學兼收集的集合貼的想法。將自己見過的教學視訊或帖子，收集起來，加入自己的理解，寫一個讓萌新更加簡單的學習製作各種自動電路的帖子。
由於本人是文科生，僅有的一點電路知識，也是看相關科普視訊得到的，因此有什麼不正確的地方，麻煩各位大佬指正。
2. 相關教程B站小亦遊戲室：
基本線路講解ep.02 https://www.bilibili.com/video/BV1dM4y1w7dw
邏輯閘全面講解ep.03 https://www.bilibili.com/video/BV1pQ4y1e7mV
B站兔蔓：
潛艇編輯器基礎操作詳解 https://www.bilibili.com/video/BV1cU4y1R7rN
B站熵增之死：
潛艇編輯器教學 第三期電路篇 https://www.bilibili.com/video/BV11y4y1v7d6
潛艇編輯器教學 第四期接線篇 https://www.bilibili.com/video/BV1xy4y1S7Hf
貼吧@Kalthuzad：
【教程】萌新的捏船進階篇——邏輯電路教程 https://tieba.baidu.com/p/7172411479
3. 元件與訊號相關
首先要知道，各種電路元件，都是依靠01訊號來工作的。輸入一個訊號，經過某種運算，輸出一個結果訊號。在遊戲中，訊號有兩種：持續訊號和脈衝訊號（即非持續訊號）。
這裡引用@Kalthuzad的帖子，“持續訊號，顧名思義，就是元件傳送的訊號是連續的，從滿足條件開始到不滿足條件結束，舉個例子，水感測器發出的訊號就是個持續訊號，預設設定下在船艙內有水的時候發出的是1，沒水的時候發出的是0。
而脈衝訊號則是發出一下立刻就中斷，比如控制檯裡線圈放電，關閉反應堆這類的按鈕，包括有時候單獨放置的那個按鈕，每次點選的時候都會發出一個脈衝訊號。”

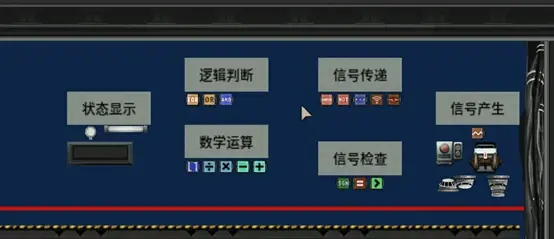

元件與訊號分類在大佬元件分類的基礎上，本人將常用的元件，按照更細的標準，劃分為訊號產生，訊號傳遞、訊號判定（檢查）、數學運算、邏輯判斷和狀態顯示這6種類別，列舉常用的元件，說明大致用法和訊號類別。後面提到具體電路，會詳細解釋用法。
元件分類訊號產生類：
按鈕，訊號燈開關，拉桿，按鈕單按一次產生脈衝訊號1，開關和拉桿輸出持續訊號1和0；運動感測器，水感測器，煙霧感測器，檢測到就輸出持續訊號1，沒有就輸出0（可自定義輸出資訊）；振盪器，較為特殊的元件，不同模式，可以週期性的發出-1-1，0-1或0/1訊號，可以通過改變模式來改變輸出訊號型別，使用較少。當然，各種用電裝置，也可以算入訊號產生類，輸出持續訊號。
終端，算是一個使用很少，但是用處很大的元件。輸入輸出文字/數字的脈衝訊號，還能檢測各種訊號類別。由於不怎麼使用，所以就暫時不算入常用裝置了。
用終端來檢測訊號訊號傳遞類：
WiFi元件，延遲門，繼電器，not門，用來傳遞訊號，不改變輸入訊號型別。即輸入什麼訊號，就輸出什麼訊號。還有一個比較特殊的存在，記憶體元件。這東西，既可以算是訊號產生，也可以是訊號傳遞。只要記憶體中有值，就會一直輸出，所以是持續訊號。
訊號檢查類：
SGN訊號檢查元件，等於元件，數值對比元件（大小元件）。由於功能是訊號檢查，因此會產生對比結果，結果訊號型別依據輸入訊號種類來判定。輸入訊號中，有一個訊號是持續訊號，則結果是持續訊號。需要說明的是，SGN訊號檢查元件，只有一個輸入口，因此輸出結果訊號型別，還是取決於輸入訊號型別，符合上面的說法。
邏輯判斷類：
and，or，xor，兩個輸入口輸入1和0，經過邏輯判斷輸出1/0，會輸出持續訊號，無論輸入訊號是持續還是脈衝訊號(總不可能是兩個脈衝訊號來對比吧，因此只要有一個訊號是持續訊號，則輸出持續訊號)。
數學運算類：
加減乘除，正弦餘弦整數等，就是單純的計算數字和輸出數字。所有輸入口都是持續訊號，則輸出持續訊號，否則就是脈衝訊號
狀態顯示類：
文字顯示器，光學元件，應急燈。用來顯示顏色或文字，一般都是用來指示用電裝置狀態和電路開啟狀態，通過“設定/切換狀態”來啟用。如果有需要，通過聲音傳遞的應急報警器，也可以。
元件的時間範圍：這個比較特殊，暫時用不上，而且也難以理解。本人做了個試驗，範圍設定為10秒，第二個訊號在第5秒輸入。結果是第5秒立即參與運算，並儲存5秒，結果輸出為持續訊號。也不知道到底是什麼作用。建議不動就行。
無/空/文字訊號這幾個是較為特殊的，也是DIY電路一定會遇到的訊號。
這裡還是引用@Kalthuzad大佬的帖子原文“這兩個概念非常容易混淆，無訊號是指這個接收端的上一級沒有任何訊號傳輸，比如你在一個按鈕後方接了一個元件，按鈕按下去了，傳送了一個脈衝訊號，那麼在其他時間，後方的元件的輸入端就是無訊號的狀態；而空訊號實質上是一個字元訊號，它和a,b,c,d這類訊號的型別一樣，不過這個訊號的字元為空，直觀點的例子就是你在Excel裡找一個單元格輸入=""後回車，這個單元格的內容就和所謂的空訊號一樣了”。
一個簡單的例子，任何元件上面，輸入訊號沒有接任何線，則此時輸入訊號是無訊號；接了但是沒有內容（如數字和文字），此時就是空訊號。在當前版本，無訊號不參與元件運算，但是空訊號會參與，並被不同元件識別。
這一點很重要，尤其是在自己設定電路，邏輯上判斷結果正確，但是電路就是有問題尋找原因的時候。使用邏輯判斷元件，尤其要注意空訊號的問題
數字運算，無訊號不參與運算且無結果；空訊號被識別為0並參與運算，有結果；文字被識別為0。
邏輯判斷，識別無訊號為0，空訊號為1，都參與邏輯判斷；not邏輯閘，不識別無訊號且不參與判斷，識別空訊號並直接輸出1；二者都識別文字為1。
數學運算和邏輯判斷，兩者都識別無訊號為0。
總結，數學運算，除數字之外的訊號被識別為0；邏輯判斷，除0之外的都被識別為1。
繼電器，狀態預設開啟，不識別無訊號。若接到設定狀態上，空訊號被識別為1（相當於預設開啟）。其他元件類似，不識別無訊號。

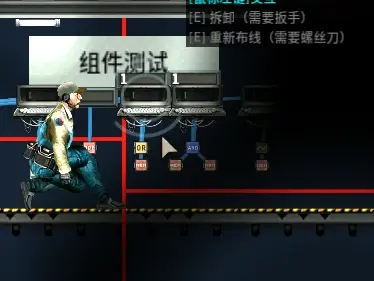

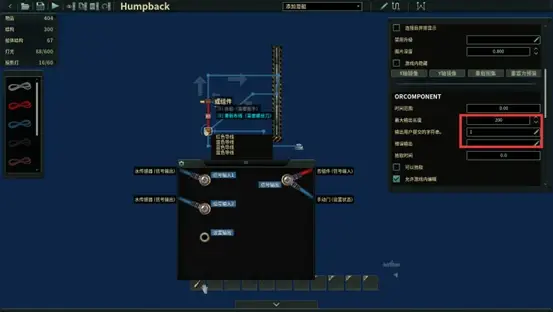

下圖為or和AND識別空訊號結果。
空訊號邏輯閘判斷
邏輯閘判斷，有兩種結果，真輸出和假輸出。
（這裡說一下，邏輯閘判斷和訊號檢查元件大致相似，都是對輸入訊號有兩種判定結果，即條件成立輸出什麼，條件不成立輸出什麼。現例項子，就是一個人對一個問題，就只有兩種答案，知道和不知道。）
真輸出是結果為1的輸出，假輸出是結果為0的輸出。以下是測試結果：
AND，真為111，其他均為假；OR，3種情況輸出1為真，1種情況輸出0為假；XOR，2種情況輸出1為真，輸出0為假；總結，邏輯運算元件，滿足條件為輸出1真結果，不滿足條件輸出0假結果。
邏輯元件，如果設定某個輸出為空，則此時輸出空訊號。用電器對空訊號無反應，但是運算元件依然會識別為0。
附：邏輯閘運算錶連結 https://wenku.baidu.com/view/9dc9d975ac45b307e87101f69e3143323968f5a7.html?_wkts_=1676528204304&bdQuery=%E9%80%BB%E8%BE%91%E9%97%A8%E8%BF%90%E7%AE%97%E8%A1%A8
4. 各種實用自動電路
參考帖子：
總結一下游戲內各種實用性電路設計 https://tieba.baidu.com/p/7191164055
實用功能的介紹與教學 https://tieba.baidu.com/p/7764537759
此時開始，本人將開始講解各種見到過的實用自動電路，從簡單到複雜，分為日常、修理、戰鬥和開船四打類。所有的電路都通過編輯器展示。中間涉及到的元件，會盡可能詳細的說明元件的作用。畢竟，只有瞭解了基礎工具的用法，才能在製作東西的時候，想到該用哪些工具。想要製作出哪些功能，慢慢拆解就能知道需要哪些元件。

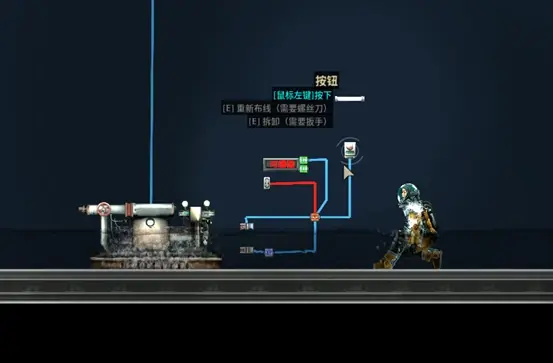

接線基礎戰役接線教程：
和官方教程一樣，一手拿著螺絲刀，一手裝備導線（什麼顏色都行）。然後靠近電器或元件，按E進入接線面板。把線拖動到介面上，或者是把線從介面上拔下來。右鍵退出面板，此時左鍵可給導線新增固定點/右鍵去掉固定點，實現彎曲效果。

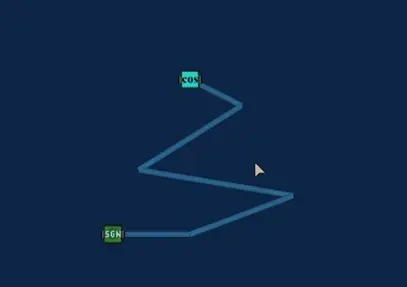

蛇形彎曲編輯器接線教程：
【搬運】官方潛艇製作編輯器手冊 https://tieba.baidu.com/p/6180702055
潛艇編輯器基礎操作詳解 https://www.bilibili.com/video/BV1cU4y1R7rN

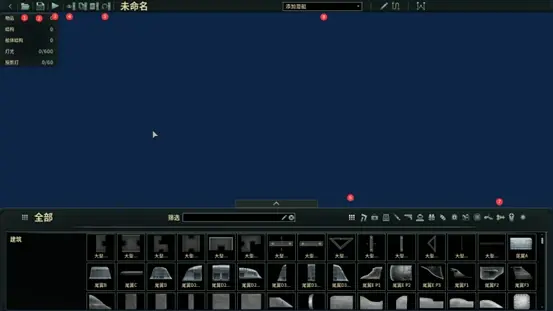

給各位新玩家，簡單介紹一下編輯器介面：
官方編輯器1.開啟檔案，一般是開啟潛艇檔案，編輯器會自動載入啟用模組和本地潛艇/前哨站等檔案。
2.儲存檔案，沒什麼可說的。蛋疼的是，沒有關閉檔案按鈕。這就導致，想要重新回到這個介面，Ctrl+A全選然後刪除，或者是退出編輯器重新進入。
3.測試，用來測試編輯好的潛艇，可以控制人物活動的那種，可惜沒有戰役中的站點，怪物和各種地形。完整的測試，還是的靠戰役模式。

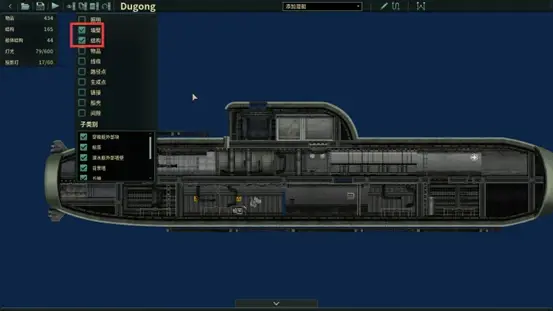

4.可見性，非常實用的功能，用來專門編輯不同類別的東西，就是PS圖層可見性的功能。如果想要編輯結構和裝飾，但是不想動裝置和接線，那麼只把這兩項開啟。
設定可見性5.歷史操作，PS歷史功能，用來回檔。如果編輯好的效果不行，可以拉到之前的步驟，或者是重新開啟檔案。需要說明的是，接線模式下，改動的步驟不會被儲存，只能重新載入檔案（祈禱之前沒有手賤儲存吧，不然就再改回去）。
6.物品分類，就是潛艇上所有的東西都分好的列表，想要什麼直接點類別即可。

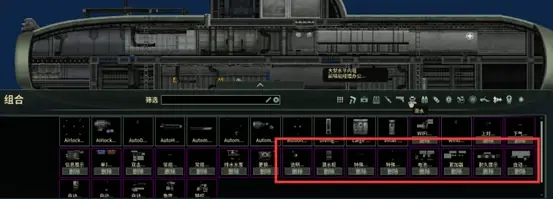

7.組合，DIY電路的儲存方法。如果製作好了一個DIY電路，如何用到其他潛艇上去呢？還是一個一個慢慢擺放？有了這個功能，你可以一鍵儲存並直接在其他潛艇上引用。

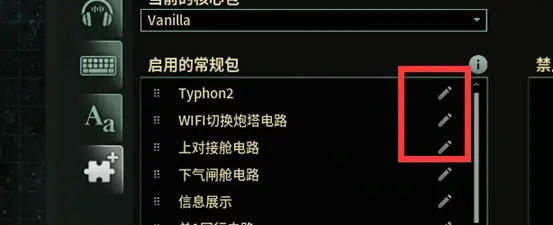

DIY組合提醒，儲存的DIY電路，會自動為生成一個本地mod。如果沒有在模組介面引用，則編輯器中就沒有這個組合。
記得啟用8.新增潛艇，用來新增並連結無人機（尤其是大佬的）。如果直接在一個潛艇的編輯介面， 製作無人機。那麼測試的時候，無人機就無法移動，因為成為了該潛艇結構的一部分。
下面說一下操作。
預設狀態Ctrl+1下，是物品放置/移動模式。
放置物品：從下面的類別中，點選物品為複製物品，再次點選為放置物品，最後右鍵一下為取消複製物品。選中物品後，按住Ctrl+移動，為複製效果。
移動物品：點選想要的物品，再次拖動做就可以放置到想要的位置，點選空白處取消選中。
滑鼠滾輪縮放畫面，按住滑鼠中間可以移動畫布。

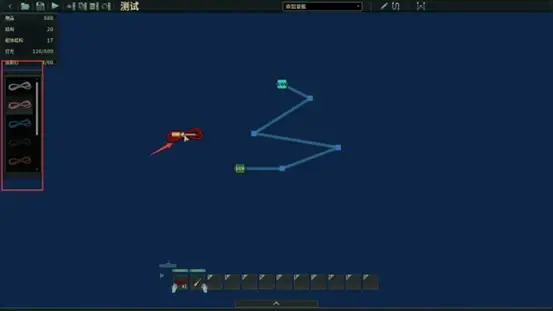

Ctrl+2是接線模式。此時操作戰役模式一樣，不同的是，1-5號是不同導線顏色的快捷鍵，無需用滑鼠慢慢選。新增/刪除固定節點，需要先選中導線，然後按住Ctrl+左鍵/右鍵。在熟悉了接線方式後，就可以開始製作各種電路了。
數字選擇不同顏色的導線由於在戰役模式中，很難調節原本的電路（典型的就是官方的自動關門，元件在牆裡），因此推薦在編輯器中製作各種電路。
另外，DIY各種電路後，在戰役中測試才算完整。但是換船又很麻煩，改名重新購買。於 是推薦使用這個潛淵症編輯器存檔修改網站：https://ignis05.github.io/baro-save-editor/，把已有的船，更新一下就可以直接用了，無需重新購買（就是物資還是的手動搬運）。
日常1) 自動閘電路
使用場景：
每次開門都要點選？修個船，左右上下跑，左鍵都點麻了？TMD，只有座頭鯨是自動門麼？官方你是故意的麼，明明可以裝自動門，就是TM要點選開門？！
電路元件：

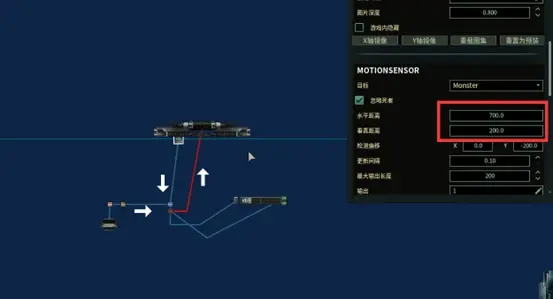

自動開關門運動感測器（狀態輸出）-門（設定狀態），箭頭指示訊號傳遞方向
元件說明：

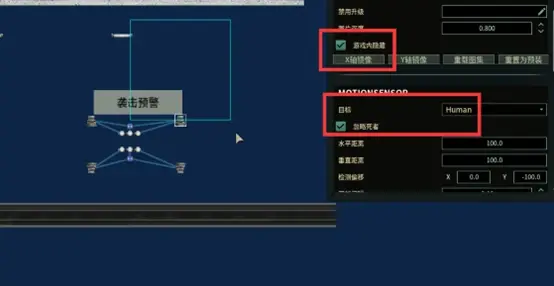

1.運動感測器，用來檢測運動物體，包括人，寵物，怪物和牆壁（可包括屍體，但是一般不使用）。檢測到人則輸出1，否則輸出0。可以設定檢測型別，和檢測範圍。範圍可以在水平和垂直位置上調整。

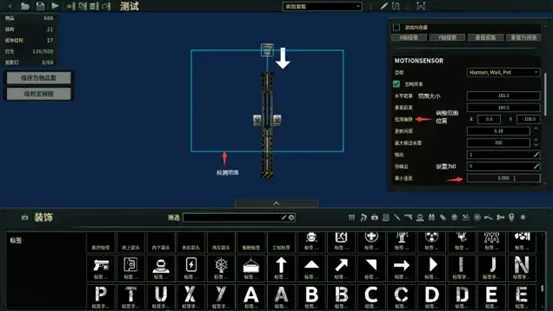

關於範圍調整，水平X正數為向右，負數為向左；垂直Y正數為向上，負數為向下。即正數為右上，負數為左下。
檢測範圍當然，用這個感測器可以玩出很多花樣。最重要的，就是設定檢測速度為0，此時運動感測器，就變成了生物檢測器了。如果不設定，人只有動起來，感測器才會輸出1，門才會開啟。
2.設定狀態和切換狀態的不同。還記得上面說的持續訊號和脈衝訊號麼，就兩個狀態就是對應不同型別的訊號。設定狀態對應持續訊號1/0，切換狀態對應脈衝訊號1（對0無反應）。
設定狀態收到持續的1/0，則保持門開啟/關閉。如果是接受到脈衝訊號1，則只會開啟/關閉，不會一直保持；切換狀態收到一次脈衝訊號1，則切換一次狀態為1/0（如原本是0關門，則切換為1開門）。如果收到持續訊號1，會頻繁切換導致門鬼畜開關。
2) 進水自動開閘電路應用場景：

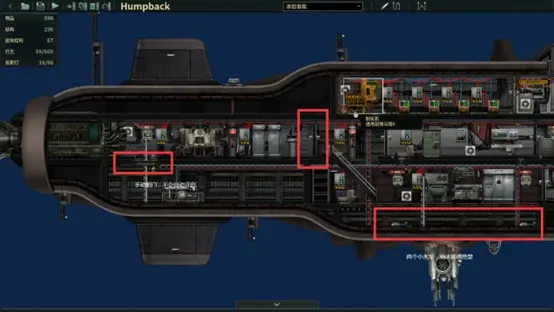

以座頭鯨為例。左邊的引擎艙，艙室本身沒有配置水泵，且下面的壓載艙門，是手動艙門。這就導致，一旦破洞進水，AI跑去修理，就會把水引向只有兩個小水泵的工程艙，而壓載艙那個大水泵就閒置了。
為了提高排水效率，把壓載艙門改為有水自動開啟，無水為手動開啟的狀態。
經典場景電路元件：

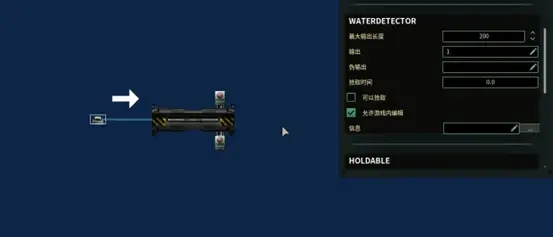

進水自動開門水感測器（訊號輸出，只輸出1）-門（設定狀態）
元件說明：
水感測器，和上面的運動感測器一樣，當檢測到有水，則輸出1，無水輸出0（煙霧感測器同理）。在本電路中，特意把無水輸出訊號調整為空，這樣，當有水的時候，只會自動開啟。關閉就要靠手動，或者是新增元件了。
3) 進水自動閘電路應用場景：
把這兩者結合起來，實現平時自動開關門，遇水自動開門，無水後變為自動門。
組合自動門電路元件：
為了方便說明，分為多個電路。藍色為設定門訊號，紅色為設定繼電器狀態訊號。
A水感測器（只輸出1）-門（設定狀態）
B運動感測器（輸出1/0）-繼電器訊號1-門（設定狀態）
C水感測器-NOT門-繼電器（設定狀態）
執行說明：
（1）當無水時，水感測器輸出空訊號，此時門不對空訊號有反應，因此無效果。NOT門傳遞空訊號為1，繼電器開啟（預設開啟），此時位移感測器控制門狀態，有人開啟，無人關閉
（2）當有水時，水感測器輸出1，控制門開啟。1經過NOT門，轉變為0，此時設定繼電器為關閉，則位移感測器無效果。
元件說明：
1.繼電器，是遊戲中常用的元件之一。因為遊戲本身設定，一個訊號口，只能連線5根訊號線。因此，如何連線多個用電器，無論是送電還是訊號傳輸都成了問題。
舉個例子，反應堆發電，其他電器用電。如果沒有接線盒（電源分配）和繼電器（訊號分發），則反應堆只能給5個電器供電。
而繼電器，就是來解決這個問題的。本身可以充當小型插線板，為多個小功耗電器（如照明燈，小水泵，潛水櫃和導航終端）送電，還能讓一個訊號連線多個訊號口。因此繼電器可以讓一個訊號口連線多個甚至無限個訊號口，1繼電器+4用電器訊號口，實現1個開關控制全船電器。
同時繼電器本身，還能設定開啟關閉，做到控制輸入訊號的是否輸出。

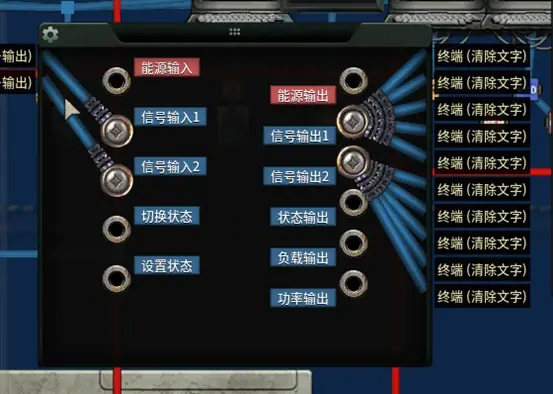

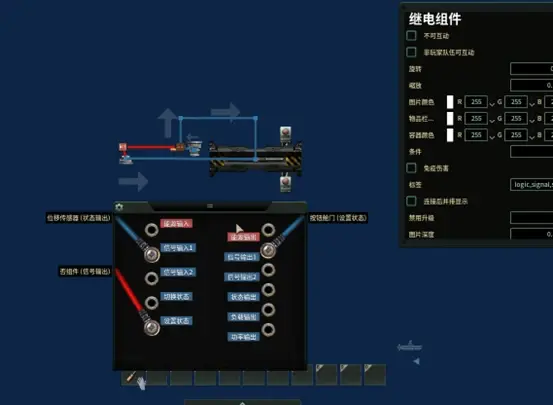

下圖，就是典型的繼電器接線面板畫面，1輸入對n輸出，1：n。
經典繼電器接線面板2.NOT門。將接收到的訊號，1轉變為0，0轉變為1。本身和AND，OR，XOR不一樣，不會改變訊號型別。這就是我把NOT門分類到訊號傳輸類的原因。
拓展：

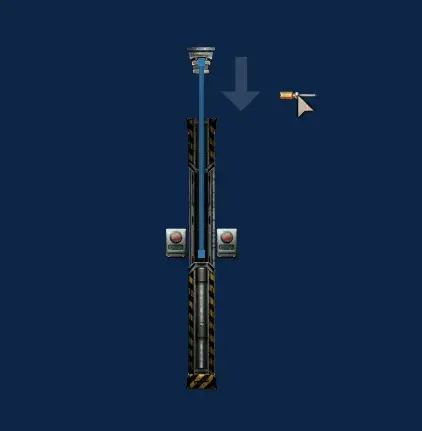

拓展如果是垂直門，如何實現左右兩邊只要一邊進水，就開門呢？很簡單，兩個水感測器，輸出到一個OR門即可（兩邊都進水才判定，則改為AND）。注意，此時要修改水感測器在無水情況下輸出0。不然無水的情況下，輸出空訊號，會被OR門識別為1。導致門一直開啟，運動感測器失效。
4) 自動滅火抽水電路應用場景：
什麼，起火了？滅火器在哪？怎麼火滅不了啊！滅火器用完了！！ WC，上面對接艙門打不開，只能砸牆了（來自本人的親身經歷）。
電路元件（忘記加箭頭了，還是感測器向水泵輸送訊號，湊合看吧。面板是水泵的）：
自動水泵1.0版
A煙霧感測器（只在有火情況下輸出100）-水泵（保持電源開啟，設定速度）
B水感測器（有水情況下輸出-100，無水輸出0）-繼電器訊號1-水泵（設定速度）
C煙霧感測器-NOT門-繼電器狀態
2.0版
煙霧感測器（有火輸出100，無火輸出-100）-水泵（設定目標水位）
執行說明：
1.0版
（1）有火情況下，煙霧感測器輸出100，開啟水泵進水。同時100被NOT門識別為1，輸出為0到繼電器狀態，關閉水感測器。
（2）無火情況下，煙霧感測器輸出空訊號，水泵無反應。同時NOT門識別空訊號為1到繼電器，繼電器開啟。此時有水（抽水滅火或漏洞進水），水感測器輸出-100，水泵速度設定為-100，抽水。抽完水之後，則速度為0，水泵停止工作。
2.0版：水泵的設定水位比較特殊，自帶水位感測器。-100就是無水，0就是一半水位，100就是滿水。具體可參考@L1A1-F1大佬的帖子 實用功能的介紹與教學，原文引用：“泵的水位設定；這個就比較有意思了，因為這個設定還整合了水位感應功能，連水感測器都省了。
先設一個標準艙段大小的hull，當hull內的水位達50%時，在水位設定眼裡就是0，當水灌滿時，水位是100，排空則是-100。
也就是說，設定100是注滿水，設定0是注一半，設定-100是排空。
而且與速度設定不同，水位設定是排/注水時，當水位即將達到設定水位，就會減速，並停止在設定的水位。
也就是說，水位設定整合了：啟停、速度設定和水感應這三個功能”。
5) 文字顯示器開啟關閉顯示應用場景：
如何知道某個用電裝置的狀態呢？怎麼知道DIY電路是否起開啟了呢？可以用光學元件來顯示啊！光學元件明明開著，為什麼不顯示設定顏色呢？

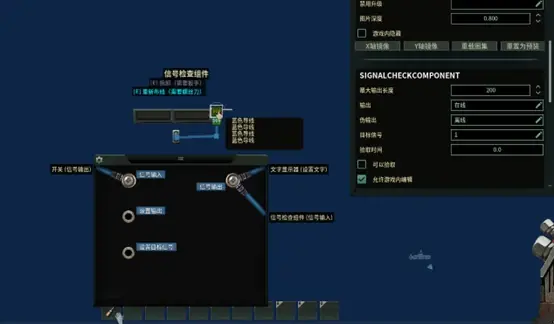

狀態文字顯示電路元件：
元件（狀態輸出）-SGN訊號檢查元件（對比訊號1）-文字顯示器（設定文字）
執行說明：
開關或元件狀態輸出1，SGN檢測到1，輸出“線上”二字和“文字顏色為綠色”到文字顯示器。否則，就顯示“離線”和“文字顏色為紅色”到文字顯示器。
元件說明：
1.訊號檢查元件，用來檢查輸入訊號是否是設定對比的訊號。如果相同，則輸出真結果，不相同就輸出假結果。就如同我上面填寫的那樣，檢測訊號為1。如果輸入訊號是1，則輸出“線上”兩字，否則就輸出“離線”二字，無論輸入訊號是空訊號，其他數字還是文字訊號，只要不是1。
這也重複了我上面說道的一點：大部分元件，對一個輸入訊號，有兩種輸出訊號。即真或假（知道或不知道、符合或不符合）
2.文字顯示器，就是用來顯示數字或文字的。簡單用法，如把反應堆剩餘燃料訊號，接到文字顯示器設定文字上，就能實時看到燃料剩餘數字了。
3.光學元件，製作手電筒的材料，也可以直接用來顯示狀態（無需供電）。有切換狀態，設定狀態和設定顏色三個介面。用法和門一樣，開啟狀態會顯示設定的顏色（可手動調節RGB數值），關閉狀態就不顯示顏色。
特別說明：

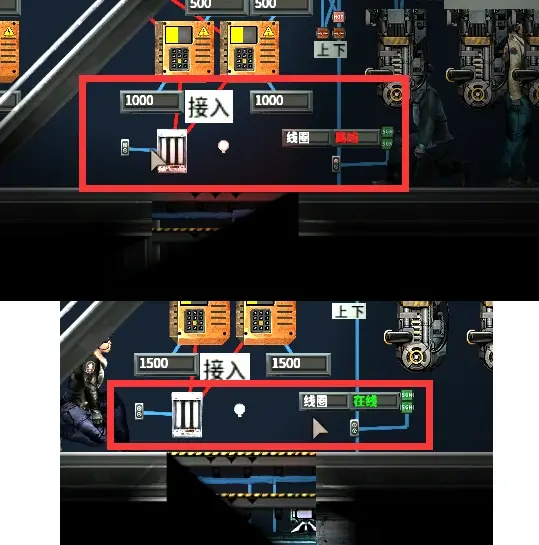

由於本遊戲，燈光有互相覆蓋的可能，這就導致，光學元件燈的顏色，會被其他大功率照明電器或潛水服頭盔燈顏色覆蓋掉，最終顯示為白色。如下面這個圖，紅色區域是實際測試區域（懶得清空背景了）。上圖未開啟左邊電燈，還能看到紅色燈光。而下圖開啟電燈，就完全看不到紅色燈光了。而文字顯示器的顏色，還是正常顯示。
拓展：
在只接一個SGN的情況下，文字顯示器只會顯示白色文字。如何顯示顏色呢？還記得文字顯示器有設定文字顏色的介面吧，兩個SGN，一個負責檢測1，輸出文字，另一個（也 檢測1，或者是“線上”二字）負責輸出文字顏色程式碼，通過設定RGB數值（在英文輸入法狀態下，255,0,0為紅色，0,255.0為綠色）來調整顏色。
SGN結合光學元件，還能做出什麼呢！
6) 半自動對接艙閘電路應用場景：
每次出去撿上面的怪物屍體或挖上面的礦，都要走下面的氣閘艙（如果上面有氣閘，當我沒說）？繞遠路，不能直接開啟上面的對接艙門出去麼？咦，怎麼是鎖定關閉的？
電路元件：

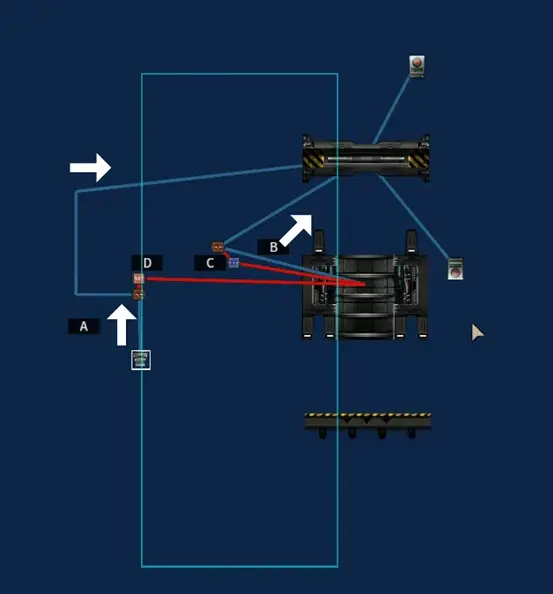

自動對接門A運動感測器（只輸出0）-繼電器（訊號1）-門（設定狀態）
B橫向對接艙口（狀態輸出1/0）-繼電器（訊號2）-門（設定狀態）
C橫向對接艙口（狀態輸出1/0）-延遲門（0.2秒）-B繼電器（設定狀態）
D橫向對接艙口（狀態輸出1/0）-NOT門-A繼電器（設定狀態）
和上面一樣，藍色是設定狀態線，紅色是設定繼電器狀態線。當然，還有兩個按鈕，接到門切換狀態，用於開門（運動感測器範圍挪不過去了，就當範圍覆蓋艙門上面和下面吧）。
執行說明：
（1）在離開站點+無人在這個區域情況下，此時對接艙口輸出0，B電路關門，C電路啟用並在0.2秒後關閉B電路。同時D電路啟用並開啟A電路。此時C關閉B，D開啟A
（2）在離開站點+有人在這個區域情況下，門關閉但是不會保持關閉（C關閉B），可通過按鈕開啟艙門。人離開這個區域後，運動感測器輸出0關門，實現手動開啟，離開後自動關閉的功能，避免人出去後，怪物直接跑進來的情況，
（3）對接站點後，橫向對接艙口輸出1。0.2秒後C開啟B，然後開門並保持開門狀態。此時D關閉A。
結果就是，在對接站點後，門保持開啟。在離開站點後，門可以手動開啟，人離開後自動關閉。
特別說明：
官方那一堆元件，是真的搞不懂，直接把橫向對接艙口狀態輸出到門設定狀態就完事了。
訊號-延遲門-繼電器（設定狀態），可以做到只有1才開啟。延遲門換成SGN同理（寫文我才想到這個！！！）。
7) 到站關閉反應堆電路（過期）應用場景：
據說之前的老版本，對接正常站點之後，還是會消耗燃料棒。於是廣大玩家，為了白嫖站點電力，得手動關閉反應堆。要麼是依靠反應堆平板，要麼是開關-導線-關閉反應堆訊號口。對接每個站點之後，都得手動關閉，太麻煩了，於是有了這個電路。
電路元件（既然過期了，就給個思路吧）：
對接艙門（狀態）-訊號檢測元件（檢測訊號1，真1，假空）-繼電邏輯器（按鈕-設定狀態電路）-反應堆（關閉）
因為關閉訊號口會對任何非空訊號都有反應，所以不能直接用NOT門，只能靠SGN訊號檢查元件來輸出1。另外，對接普通站點自動關閉反應堆，但是當對接敵對或空站點就需要關閉電路，不然自動關閉反應堆會斷電。
修理8) 簡易反丘腦電路
使用場景：
相信各位從萌新時期過來的老玩家，或者是萌新，第一次見識到丘腦寄生的時候，都是一臉懵逼的。這東西怎麼處理？我怎麼掉血了？用噴火器燒，怎麼著火了？？？
記得本人第一次遇到丘腦寄生的時候，用船長拿著焊槍去燒，結果船長掛了，被燒死的；第二次拿著噴火器去燒，丘腦沒了，但是船著火了；第三次扔手雷，三四個才解決。後來貼吧找了下，就發現這個簡單的電路了。
參考帖子：
一個簡易的半自動反丘腦裝置 https://tieba.baidu.com/p/8202339990
電路元件：
手動引爆按鈕-導線-雷管*2，雷管裡面塞破片手雷（精品品質，另外不要使用C4，壓載艙會消失的）。當然，進階版本的電路，新增延遲門和修復手雷，做到先引爆清除丘腦，再引爆修復手雷修復壓載艙。對了，記得擺放雷管和水泵中心稍微遠一點，不然裝填手雷，半天對不上（指一直顯示為水泵）。為了避免誤觸發，還可以加個繼電器，然後把上面的文字顯示器用上。
9) 自動反丘腦電路應用場景：
電路元件：

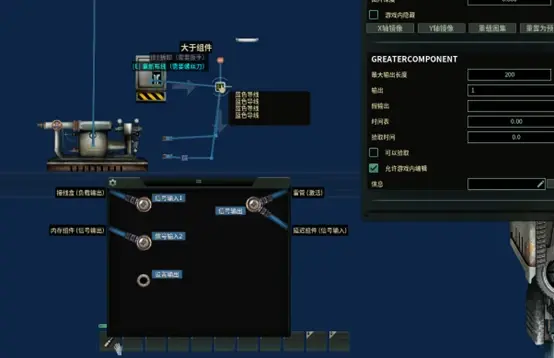

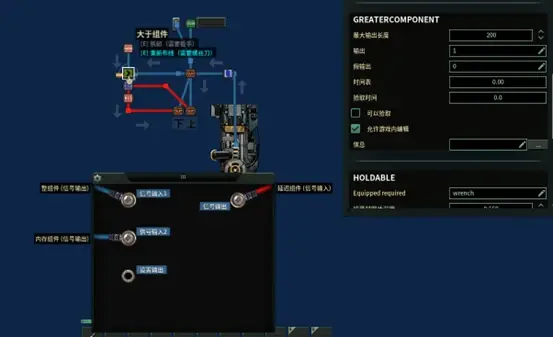

自動引爆（換SGN更簡單）接線盒（負載輸出）-數值對比元件（接線盒訊號1，記憶體訊號2，真結果為1，假結果為空）-雷管（觸發）
參考帖子：
關於如何自動檢測丘腦並斷電的實驗 https://tieba.baidu.com/p/8091603580
原理：
水泵旁邊放置一個沒有接入電源和任何用電器的空接線盒（此時負載為0），然後輸出負載。因為丘腦生長會吸收電力，即使沒有電也會形成負載。負載+記憶體接入到比較元件1和2訊號，1則開啟雷管引爆。
元件說明：
1.記憶體元件，用來儲存輸入資訊（數字或文字）的元件，常用，可手動輸入也可以通過訊號口輸入，輸出為持續訊號。
2.訊號比較元件（大於元件），用來比較輸入訊號1和輸入訊號2的值。如果1＞2，則輸出真結果（數字或文字），否則（小於和等於）就是假結果。注意，如果上面線接反了，則此時要設定假結果為1。
3.接線盒，用來分配電力的裝置，連線發電裝置（反應堆/電池）和用電裝置。基本不會用到訊號口。而且由於訊號口只能接5條導線，因此，連線全船的用電器，就要用到多個接線盒。接線盒連線方式有兩種，串聯和星型。中間接線盒，既要接上面，又要接下面，因此還剩餘3個位置給用電器。建議將電燈小水泵潛水櫃等小型裝置，用繼電器連線即可。畢竟接線盒體積比繼電器大多了。
接線盒10) 耐久度顯示
應用場景：
多人聯機才發現，玩家擔任工程師和機修工，有一個很麻煩的問題，就是不知道應該修哪些東西。畢竟不是AI，沒有腦機介面。在沒有做出檢測平板的情況下，只能蹭船長的狀態顯示器（老往指揮室跑）。
電路元件：

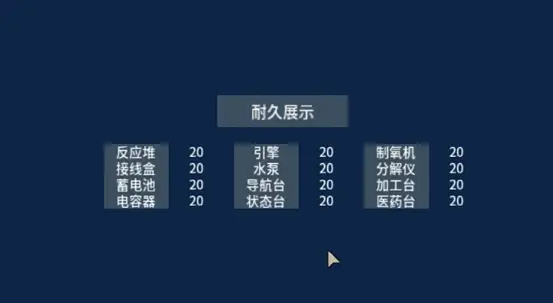

整合顯示很簡單，各種主要裝置（狀態輸出）-文字顯示器（設定文字）。為了區分，可以用編輯器標籤來寫明裝置名稱（編輯器搜尋“標籤”即可）。mod船的中央資訊顯示屏，也是用這個做出來的。導線看起來太礙眼，可以勾選“在遊戲中隱藏”。
開船11) 燃料更換警告電路
應用場景：
嘢，怎麼停電了（常見於沒有電池的官船）？AI沒有更換燃料棒麼？？？原來只有燒完了，才會自動更換麼？？？
（說明一下，在有電池的情況下，可以等燒完再讓AI換，反正做貧化燃料的燃料棒，可以是0%，因此本電路，適合開沒有電池的船，或者是想要低成本修信標站的玩家）。
參考視訊：超簡單的燃料報警提示 https://www.bilibili.com/video/BV15d4y1i7nB

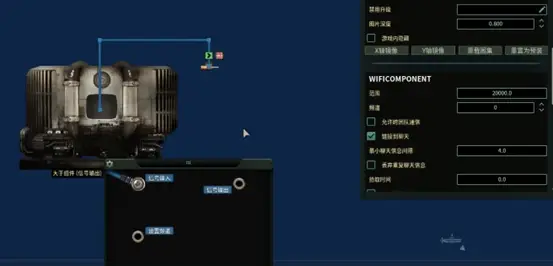

電路元件：
WIFI告警反應堆剩餘燃料訊號1+記憶體元件10訊號2-對比元件-WIFI元件（訊號輸入）
左下角元件說明：
1.對比元件，用來對比兩個輸入數值大小的元件。如果訊號1數值＞訊號2數值，則輸出真結果，否則為假結果。這裡，真輸出填寫“燃料告急，更換燃料棒”之類的文字。假輸 出保持為空。
2.WIFI元件，是區別於導線有線傳遞訊號的無線傳輸元件。頻道一致的WIFI元件才能互相傳遞訊號（還得是一個輸出，另一個輸入）。勾選連結到聊天，就可以把資訊傳送到無線電聊天介面，或者是通過無線電輸出特定訊號來實現遠端開啟功能。
由於無線電聊天頻道預設為0，因此在本電路中，設定輸出WIFI的頻道為0。另外記得把聊天時間間隔，調整為4-5秒，不然會每一秒都傳送一次。
想想，WIFI（輸出）-SGN又能做出什麼好東西呢。
電網知識在說下面這個減小過載的電路之前，讓我們先了解一下發電裝置反應堆和用電裝置組合形成的電網。
參考視訊：
潛艇編輯器教學 第三期電路篇 https://www.bilibili.com/video/BV11y4y1v7d6
基礎1.在本遊戲中，產生電力的裝置只有反應堆（電池算是儲電裝置），其他都是用電裝置。兩者之間連線起來，非常簡單，沒有現實中需要兩種線的限制，只需要把反應堆能源輸出，通過一根線（一般是紅色導線），接到用電器能源輸入口即可。
夠簡單吧反應堆（和電池）輸出的電量總和，稱為功率；用電器裝置需要的電力之和，稱為負載。功率大於負載，即發電量大於用電量，在2倍的情況下（發電量≥2*用電量），會形成電力負載，損壞接線盒，如同多餘的水漲壞了水管；而功率小於負載，即發電量小於用電量，在0.5的情況下（發電量≤0.5*用電量），會形成電力不足，導致用電裝置無法正常啟動，顯示為潛艇燈光閃爍，全速開動引擎但是沒反應。
為了解決這兩個問題，電池就派上用場了。
2.回到上面。但是呢，反應堆能源輸出，只能接一條線，其他用電器怎麼接上去呢？使用上面提到的接線盒和繼電器。由於繼電器預設上線是1000，因此，大部分大功率用電器，都是用接線盒連線的。奇怪的是，接線盒並沒有輸入輸出兩個口，只能共用一個能源口。 還記得之前提及過的5根導線限制麼。如果此時大功率用電裝置數量超過5，多出來的一個就沒辦法接上去了。此時，就需要更多的接線盒了。

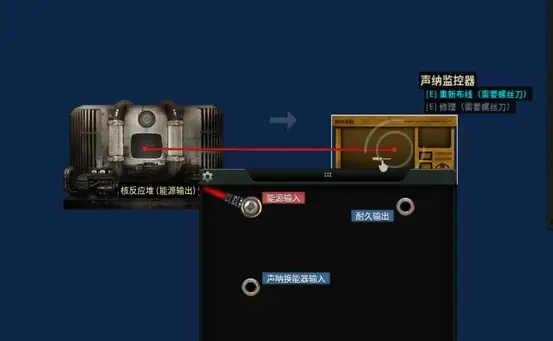

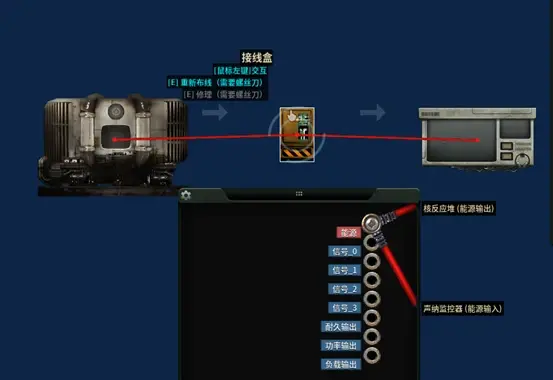

多個步驟此時，反應堆（發電裝置）-接線盒（連線裝置）-聲吶（用電裝置），就構成了一個電網。
簡單理解，反應堆就是牆上只有一個孔的插座，接線盒就是插線板，繼電器就是小功率插線板。這個夠直觀吧！

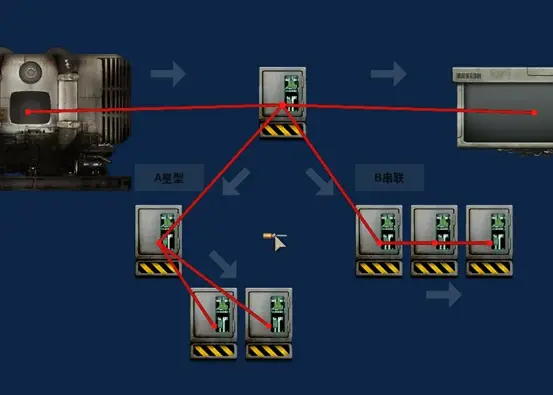

3. 多個接線盒的連線方式，有兩種，即A星型和B串聯型。B存在一個很明顯的問題，就是中間只要任何一個接線盒壞掉了，後面的接線盒都會沒電。而A只要不是最上面的總接線盒壞掉，只會導致電網的部分用電裝置停電。
兩種接線方式4.還可以把接線盒替換繼電器。但是繼電器預設輸出上限為1000。不同裝置用電消耗不同，各位可以自行計算一下用電總量。
5.電池可是個好東西哦。電池的特性，就是可以在瞬間，依據接入本身的負載，時刻調整功率，即官方的“自動反應堆”。有了電池，就可以解決反應堆自動控制延遲，甚至是電力不足/電力過多的問題了。將電池接到上面的電網，接線盒連線到電池能源輸入上去。此時，電池的能源輸出是否接回接線盒，就成了組合式電網和分離式電網的區分標準了。

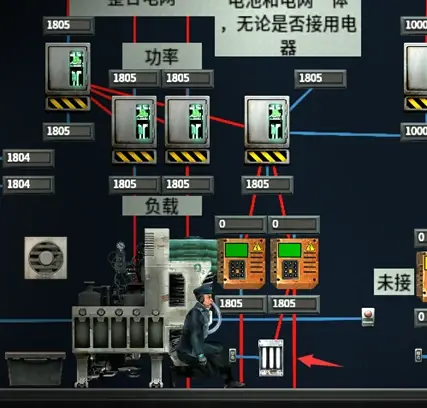

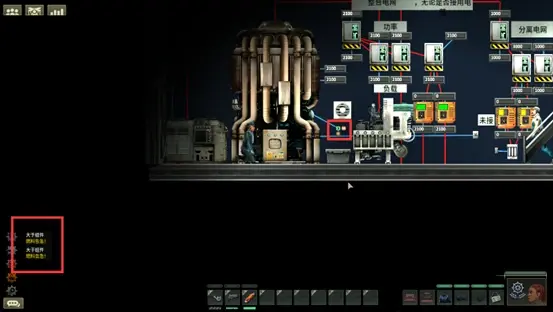

組合式電網下面的圖片，所有的接線盒和電池，上方顯示功率，下方顯示負載。
電池能源輸出接回接線盒，此時所有接到接線盒的電器，都在同一個電網內。此時，可以把反應堆抽象為一個發電裝置，其他所有用電裝置，抽象為一個用電裝置，多個電池抽象為一個電力儲存釋放裝置。因為在同一個電網，所以所有的接線盒，都可以抽象為一個大接線盒，顯示的負載和功率相同（其實，按照我的設想，接線盒應該是單獨顯示接入自己部分的功率和負載）。
在組合式電網內，電池也可以充當接線盒。即使用電器只接到了一個電池上，其他電池只要接入電網，也會自動均勻的輸出電力。
（如圖，把500消耗的電燈，只接到一個電池上。開啟，所有的電池和接線盒，顯示相同的數字）

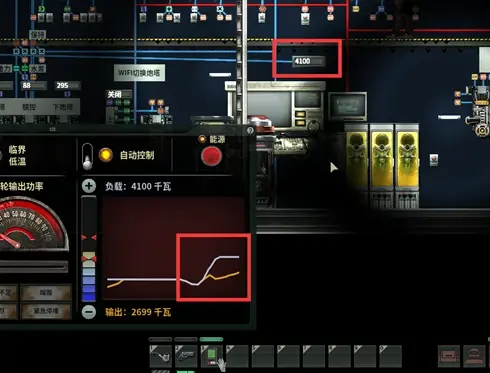

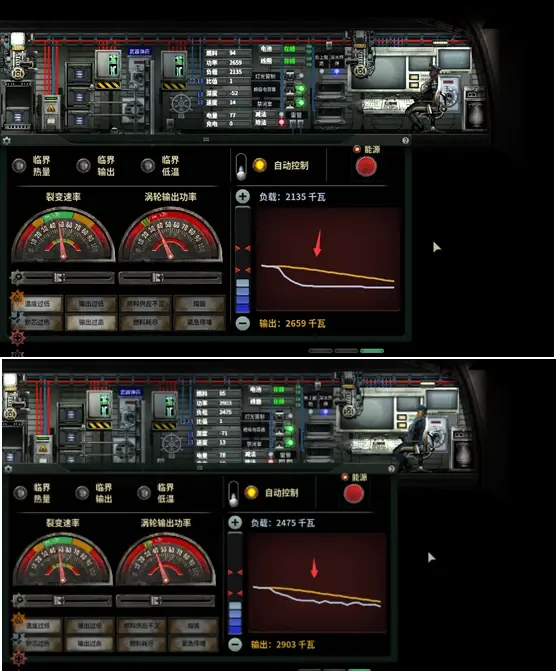

共享負載如下圖，上面文字顯示器顯示接線盒功率，下圖平板顯示反應堆情況。在本人使用組合式電網，兩個電池能源輸出均接回接線盒，全速開動引擎的情況下，反應堆負載瞬間超過功率，按照設定，就是瞬間多了1000負載。但是接線盒功率瞬間持平，這就是電池的瞬間調節作用。利用這個特定，可以使用分離式電網，不新增任何額外的元件，實現電池自動處理不足和過載。
回到組合式電網，當瞬間剎車，電池會瞬間降低輸出至0。但是反應堆還是保持原來的輸出，導致形成負載。這就是組合式電網內的電池，無法解決的問題了。

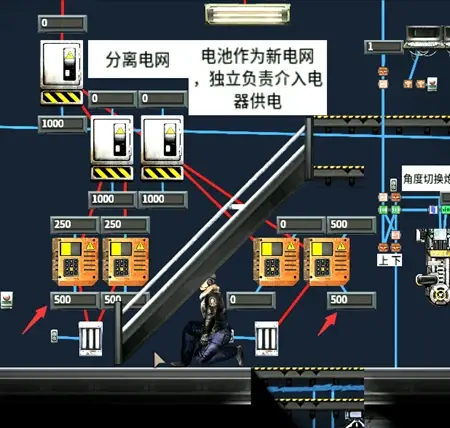

瞬間補足分離式電網
電池輸出不接回接線盒。此時電池和接線盒分為兩個電網，上游電網反應堆-接線盒-用電器+電池，下游電網電池-接線盒-用電器。兩個電網獨立計算接入用電器的負載。典型的，就是卡斯特羅和其無人機。母艦為無人機電池充電，無人機電池驅動全船，電網就被拆分為兩部分了。
在下游電池計算接入電器負載的過程中，如果電器同時接入兩個電池，則負載平分。
此時，可以把耗電動態波動的電器（引擎和水泵），接到電池電網。而保持開啟且無波動的用電裝置（照明，潛水櫃和製氧機），接到上游電網。此方法可平衡負載波動，但是輸出上限取決於電池數量。單個電池500輸入和1000輸出的限制，導致電池放電速度會大於充電速度。
如單獨接一個1000消耗的引擎，需要1個電池單獨供電。但是考慮到充電放電平衡，就需要兩個單獨的電池供電了。
分開計算總結
分離電網，波動用電的裝置可由電池供電（導航臺、引擎、水泵、工作臺、電容器），普通電器直連反應堆接線盒（製氧機，照明，潛水櫃，小型水泵）
組合電網：電池3kw供電需要1接線盒，6kw供電需2接線盒。分離電網，4kw供電需要4接線盒，8kw供電需要6接線盒。
用電量記錄發電/儲電裝置：普通核反應堆輸出5000KW；站點核反應堆輸出20000KW；普通電池/穿梭艇電池儲存2000，輸出1000，充電500；超級電容器儲存20，輸出20kw，充電1000；電池充電充塢，消耗200。
導航裝置：
導航終端2*照明10+駕駛10+聲吶100=120；小艇導航終端1*照明2+駕駛10+聲吶100=115；聲吶監控器100；狀態監控器照明*1+顯示100=105；聲吶換能器100
動力裝置：
小艇引擎500；標準引擎2000；大型引擎4000；小型水泵60；大型水泵照明+泵305
製氧機：
小艇製氧機1000；綠色髮型製氧機照明+製氧1005；工業製氧機1000（同樣是1000電量消耗，前面氧氣400，這個5000！）
照明潛水：

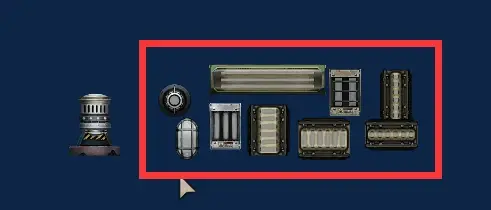

潛水服櫃10+氧氣管架30；探照燈50；這一堆奇形怪狀的燈，消耗都是5。
奇形怪狀工作臺：
結構儀照明+分解505；加工臺2*照明+加工600；醫藥加工臺照明+加工505；研究前哨站照明+研究505。
艦炮武器：
電磁線圈1w；電磁槍照明0+開火1000；連射炮照明0+開火400（離譜）；脈衝鐳射照明0+開火5000；雙管電磁槍照明0+開火1000；軌道炮照明0+開火2w；加農炮照明0+開火1w。
12) 電池穩定負載電路應用場景：
組合電網只能解決供電不足的問題，分離電網需要的電池太多了。有無辦法把二者結合起來呢？
參考帖子：
[0.19][電路]緩衝式自動供電裝置 https://tieba.baidu.com/p/8085933925

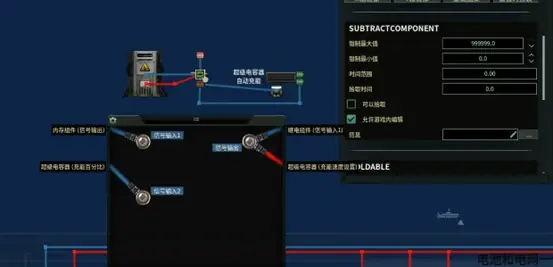

原理：
電網內形成負載的原因，無非是負載瞬間降低，功率瞬間提高，或是二者比值大於2。且負載突然降低的原因，主要來自於全速開船一腳剎車，造成引擎需要的功率沒了。因此，解決方式有三種：

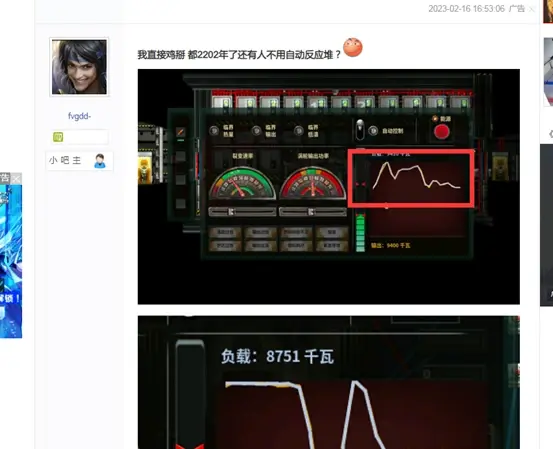

1.跟隨負載降低反應堆功率。之前版本，各位大佬製作出的自動反應堆，應該就是依照這個想法制作出來的。還記得第一次看到各種大佬製作的自動反應堆，那個曲線重合度，兼職驚為天人。https://tieba.baidu.com/p/7744507432?pid=143319181209&cid=0#143319181209。
2.提高其他用電器負載，補上引擎關閉降低的需求。思來想去，也只有電池調節充電速度，可以來補上需求了。
3.降低比值。在幾十KW的供電和負載面前，引擎那區區幾千，是如此的渺小。那就要造大船了（或是簡單粗暴的修改某個用電器用電量）。
最終，本人按照想法2，製作出了這個電池穩定負載系統。
大神！提前說明，電池充電速度，和超級電容器一樣，都是10倍數且四捨五入，如14則取10,18取20。為了電量達到設定電量，實際數值為設定數值+5。如果設定為80，那麼電池電量到76，減法輸出4，實際充電速度就取0了。結果只能充電到75.1%。
電路元件（幾個終端，是用來調整記憶體數值的，可去掉）：
紅色為設定電池充電速度訊號，白色為設定繼電器狀態訊號。
A減法電路，檢測到電量低於設定值（80），則開啟充電
A減法電路，在無過載的情況下，依據電量調整充電速度：加法元件（記憶體5訊號1，記憶體80訊號2）-減法元件（85訊號1，電池電量訊號2）-繼電邏輯器（訊號輸入1，訊號輸出1，C比較結果-NOT-邏輯器狀態）-電池（充能速度）
B除法電路，檢測到過載就開啟充電，無論是否達到了設定電量。
B除法電路.，檢測到過載並調整充電速度：減法元件（反應堆功率訊號1-反應堆負載訊號1）-除法元件（減法結果訊號1，記憶體12.5訊號2）-繼電器（輸入訊號2，輸出訊號2，C比較結果-繼電器狀態）-電池（充電速度）
12.5是依據電池數量決定的負載算出來的（此時為2電池），充電速度=（反應堆功率-反應堆負載）/{【（反應堆功率-反應堆負載）*0.8/（500*電池數量）】*100}
在設定電量遇到過載，兩個電路充電速度衝突，因此優先選擇B電路。A和B不同時開啟，無過載情況下A開啟充電。同時為了避免遇到幾十數值的過載，B電路就開啟，導致A電路關閉，還無法吸收過載，因此還需要一個C比較電路，設定檢測到過載數值＞最小充電速度下的負載，才開啟B並關閉A。
應該能看懂吧最小充電速度負載=500*電池數量*0.1
C比較電路，減法（反應堆功率訊號1，負載訊號2）-比較元件（減法結果訊號1，記憶體數值訊號2）-B繼電器狀態+NOT-A繼電器狀態
執行說明：
設定為80（+5）電量，按照場景分析：
1.電量≥80，平時，無功率過高，關閉充電；
2.電量＜80，平時，無功率過高，按照A充電；
3.電量≥80，開啟用電器（引擎），電網功率過低，電池放電，關閉充電；
4.電量＜80，開啟用電器（引擎），電網功率過低，電池放電，按照A充電；
5.電量≥80，突然關閉用電器（引擎），電網功率過高，按照B充電；
6.電量＜80，突然關閉用電器（引擎），電網功率過高，按照B充電；
測試使用修改引擎，2000負載。上圖為未啟用本電路，下圖為啟用電路。可以明顯的看到，過載明顯的減小了。
還是有效果戰鬥13) 來襲方向顯示電路
使用場景：
多人聯機，除了船長，誰也不知道哪裡有怪。就算是在指揮室外面加個聲吶，難不成先點開看看哪裡有怪，再退出聲吶面板，然後找到對應方向的炮？好麻煩啊！！！
電路元件：
記得設定運動感測器（檢測型別為怪物並拉大範圍，訊號輸出）-光學元件（設定狀態，顯示紅色）
元件說明：
記得把運動感測器和導線，放置在船外，然後設定為隱藏（放心，在編輯器內擺放完畢之後，就成為了結構，不會移動）。檢測速度設定為0，把燈擺放在對應的炮塔旁邊。編輯器裡怪物不好控制，就設定為人來檢測可行性了。
如果燈光存在感太小，可以加個應急報警器，就是多個位置就不好區分了。
我這裡，是用人來簡單測試一下。
14) 電容器自動充電電路應用場景：
（常見於新官船）軌道炮/高射炮AI炮手報告“超級電容器電量不足，等待充電”。WTF？這打仗呢，就不能快點充電麼？什麼，只能手動調節充電速度？？？
電路元件：
自動化！記憶體105訊號1+電容器充電百分比2-減法元件-設定電容器充電速度
紅色導線設定充電速度，右邊部分是顯示開啟是否，就是上面說過的電路（多提一句，最好是所有DIY電路，都加個開關和狀態顯示，不然不好測試）。
元件說明：
1.該電路效果，就是電量越低，充電速度越快，犧牲耐久來換取電量（與其讓AI去修船，不如修電容器，先打死怪物再說）。
2.減法元件，沒什麼可說的。
3.記憶體元件設定值為105，和上面電池一樣的原因。電容器和電池，充電速度只能是10的倍數，中間數字按照四捨五入來取值。如9取為10，11也取10。這就導致，如果設定為100，那麼電池電量到96，減法輸出4，實際充電速度就取0了。結果只能充電到95.1%。
15) 自動電擊線圈電路應用場景：
怪太多了，炮塔打不過來啦！但是直接觸發按鈕，只會浪費電力啊！因為不知道哪些怪到了電擊線圈附近。
參考帖子：
簡單實用的間隔式自動電磁線圈 https://tieba.baidu.com/p/7617706620
自動化+1電路元件（右邊部分還是設定電路是否開啟以及顯示狀態。左邊的終端連線記憶體，記憶體連線振盪器設定頻率，用於後期修改）：
運動感測器+振盪器-AND-繼電器訊號輸出1-電擊線圈觸發介面
執行說明：
運動感測器設定檢測怪物，並持續輸出1。AND門連線運動感測器訊號和振盪器訊號。兩者同時輸出1則開啟電擊線圈。振盪器預設脈衝模式，隔特定時間只輸出1。通過1/秒數X（X一般取4）設定頻率，獲得想要的間隔時間（推薦頻率為0.25）。最後末尾輸出接一個繼電器。
另外，電擊線圈在不是魔改的情況下，只能電暈小怪並造成燒傷，傷害數值有點小，控制效果強於攻擊效果。因此間隔觸發，控制靠近船殼的小怪即可。
元件說明：
1.振盪器，週期性發出-1-1，0-1（包含小數）或1的訊號，可調節模式和頻率。具體可觀看https://www.bilibili.com/video/BV1pQ4y1e7mV 20:45開始的講解。本電路利用預設的脈衝模式，設定頻率為0.25即4秒輸出一次1的方式，來週期性的觸發線圈
2.運動感測器，可以調整範圍長度和線圈一樣，寬度則高於船殼，具體自己定義。
16) WIFI切換炮塔電路應用場景：
船長在指揮室多寂寞哦，不能打炮解決（bushi）！如果指揮室和槍炮庫位置太遠，且人少，船長就能在指揮室遠端接手開炮了。
參考視訊：
【潛淵症實用小教程】按鈕切換炮塔 https://www.bilibili.com/video/BV1ov4y1T7xE
原理講解：
單潛望鏡位置和觸發訊號，使用WIFI元件來傳輸，然後給每個炮塔編號，每次控制特定炮塔，只需要改變WIFI元件頻道即可。
為了防止串臺（一邊移動一邊開火），觸發WIFI元件頻道+1，因此還需要接一個記憶體和加法元件。
為了切斷原潛望鏡的控制，使用訊號燈開關來充當開關，輸出0到繼電器。開關訊號還輸出到訊號檢查元件來設定頻道。每次切換完畢後，要關掉訊號燈開關，解除對原鏡的關閉
電路元件：
核心就是設定頻道A潛望鏡-繼電器-2*WIFI元件
B訊號燈開關-訊號檢查元件-設定頻道（記憶體+加法輸出觸發頻道）
B訊號燈開關-NOT門-原繼電器狀態

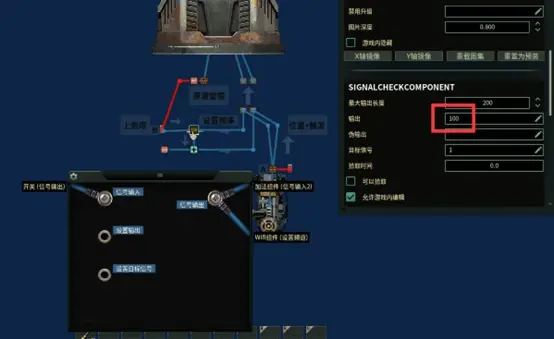

兩組WIFI元件，左邊是位置資訊，右邊是觸發資訊。潛望鏡旁邊的開關是設定潛望鏡訊號的輸出與否。上炮塔WIFI頻道為位置100，觸發101 。
執行說明：
（1）預設情況下，不開啟關，則潛望鏡不會控制任何炮塔。
（2）開啟潛望鏡開關，則A電路啟用並輸出潛望鏡訊號，但是頻道對不上任何炮塔，因此無效果。開啟上炮塔開關，B電路啟用，此時開關輸出1，有三種同時的結果：
SGN輸出100到左下位置WIFI頻道；SGN輸出100到加法，記憶體數值為1，輸出101到右下角WIFI頻道；開關1輸出到NOT門，關閉原潛望鏡對炮塔的控制。
（3）最終經過兩個WIFI的傳輸，此時下面的潛望鏡，可以控制上炮塔了。
多個炮塔，只要多個SGN輸出不同的值，改變頻道即可。
17) 角度切換炮塔電路應用場景：
WIFI切換還得退出去，好麻煩！
參考視訊：
【潛淵症實用小教程】視角切換炮塔 https://www.bilibili.com/video/BV1mf4y1Z7s8
原理：
潛望鏡位置輸出，接整數元件（也可以不接，會輸出小數），然後和設定角度數值比較（上下180和左右90+270）。輸出1和0來設定兩個炮塔繼電器狀態，實現切換。如上炮塔，角度數值大於180，下炮塔，角度數值小於180。
不太實用但是有一個問題，就是滑鼠位置炮塔在左右兩邊時候，會瘋狂切換，這就是一個無法解決的問題了（即使是大佬使用正規表示式元件）。
原因如下：

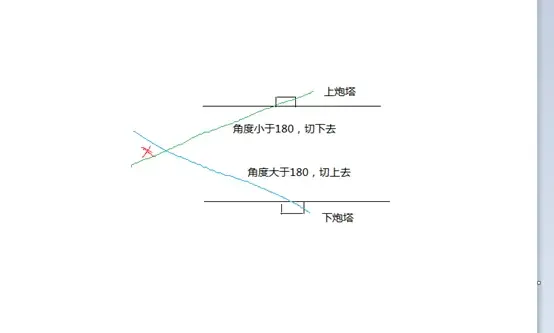

鬼畜原因就是參考位置當滑鼠位置在左右兩邊的時候，滑鼠位置相對於上炮塔，角度小於180，此時會切到下炮塔；而以下炮塔為基準時，角度又大於180了，會切上去。兩者互相迴圈，導致不斷切換，只有主動把滑鼠移動到正上方或正下方，才不會鬼畜切換。
解決方法也很簡單，在比較元件後面接上一個延遲門，設定0.5秒。這樣，當手動拉過這左右兩邊至上面的時候，切換命令還是以下面為準。需要注意的是，還是不能把準星留在左右兩邊。
另外，本電路有個致命問題，就是炮塔無法攻擊在靠近判定角度附近的怪物，因為會自動切換。如上下180°切換，那上下船體附近的怪就無法被清理了。
電路元件：
潛望鏡-整數-比較元件（角度訊號1，記憶體訊號2）-延遲門（0.5秒）-繼電器狀態
拓展：
實用功能的介紹與教學 https://tieba.baidu.com/p/7764537759?pn=3
至少，我是沒有弄出來。求大佬@L1A1-F1解答。
18) 鏡控運動電路應用場景：
聲吶控制移動，看不到外面，而且不能操作無人機同時開炮咧。如何製作出利用外部炮塔視野來控制無人機，還能切換開炮的電路呢？詳情參考本電路和下面的雙擊切換電路。
參考帖子：
給大夥寫一篇鏡控無人機的詳細製造方案 https://tieba.baidu.com/p/7981977921
原理：
潛望鏡角度資料，接上一個sin和cos。sin輸出上下1/-1，cos輸出左右1/-1。接個記憶體組建100，可以調整運動了
不按就懸停，終端當前水平垂直速度，記憶體-1000元件乘法，再接個繼電器輸出到引擎水泵上。按鍵切換兩電路
電路元件：
大佬的帖子，已經非常詳細了，本人就不再贅述一遍了。
A鏡控 潛望鏡（位置）-整數-sin+cos-記憶體元件（100數字）+乘法元件-繼電器-sin接到壓載艙，cos接到引擎推力
B懸浮 導航終端（當前水平速度+當前垂直速度）-記憶體（-1000數字）+乘法-繼電器-壓載艙+引擎推力
C長按切換 潛望鏡（觸發）-or（長按輸出1，不按輸出0）-A繼電器+B繼電器
由於潛望鏡的角度判定，需要參考物。在沒有外接探照燈或炮塔的情況下，滑鼠相對於潛望鏡輸出角度。接入外部裝置的情況下，以滑鼠相對於外部裝置輸出角度
19) 雙擊切換電路應用場景：
WIFI切換太麻煩，角度切炮又有致命問題，那該用什麼呢？當然是這款雙擊切換電路啦。
電路元件：

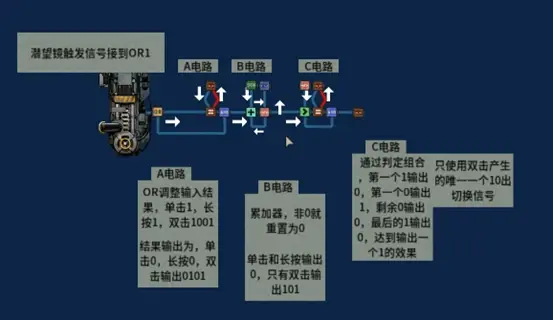

能用就行！看圖吧，藍色訊號線，紅色設定狀態線。本電路分為A，B，C三個部分。輸入端會使用上面提到的鏡控電路中，潛望鏡連線OR的輸出。
接線比較複雜，真佩服能想出來的大佬！由於這個電路，是在是太複雜了，本人也只推匯出了一次。大傢伙就將就看吧（或者說，知道能用就行）：
OR部分：潛望鏡連線到OR，單擊一次輸出1，長按輸出持續訊號1。雙擊，則輸出 101。可以有多個1和0，但是這個結構是不會變的。
A部分：OR連線等於訊號1。等於元件真輸出0，假輸出1。結果輸出到上面繼電器設定狀態（預設開啟，輸出1），繼電器狀態又輸出到等於訊號2（相當於，OR輸出和繼電器狀態對比）。最後OR訊號和等於訊號做AND判定，真輸出1，假輸出空。
B部分：B電路部分，本身是個累加器。A結果，連線到加法訊號1。加法結果輸出到記憶體，記憶體接延遲門和輸會到加法2，延遲門經過0.2秒後到SGN，最後SGN接回加法訊號2。在非0狀態下，SGN會輸出數值，讓加法結果為0。
C部分：記憶體為1，等於+繼電器組合和A一樣。B結果輸入大小元件訊號1，記憶體訊號2。最後比較大小結果和等於結果做AND判定。
